為了達到精確控制環境溫濕度的目的，恒溫恒濕空調系統一般包括：冷熱源、風系統水系統、空氣處理機組、空氣凈化系統以及其他配套控制系統幾個部分。

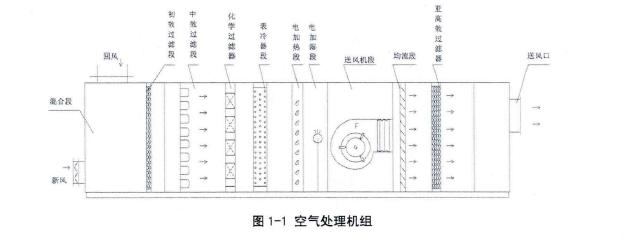

冷源一般由室外冷水機組提供，大致可以分為風冷式和水冷式兩種，一般的恒溫恒濕空調系統中采用風冷式冷水機組較多；熱源主要是對空氣進行再熱，其中電加熱形式最為常見。空氣處理機組是整個恒溫恒濕空調系統空氣處理的主要部件，如圖1-1所示，其主要包括：表冷器、加熱器、加濕器、風機、初效、中高效以及化學過濾段。

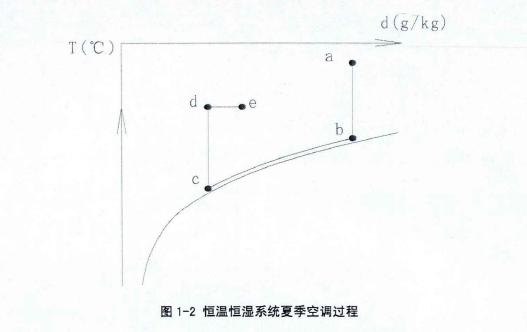

以夏季空氣處理過程為例，在燴濕圖上如圖1-2所示。由回風和新風混合而成的待處理空氣(a點)被風機吸入空氣處理機組，經過初效過濾段、中效過濾段、化學過濾段后，進入表冷段。表冷器先對a狀態點的空氣降溫使其達到露點溫度((b點)，然后被繼續冷卻、除濕達到c點；接著經過電加熱器加熱，空氣溫度升高而含濕量保持不變，相對濕度降低，加熱器出口狀態為d點；最后經過加濕器加濕，空氣含濕量升高但溫度幾乎不變，即d到e的過程。處理過程最后得到的空氣狀態。點即為送風狀態點，再經過均流段和亞高效過濾段后送至被調空間。

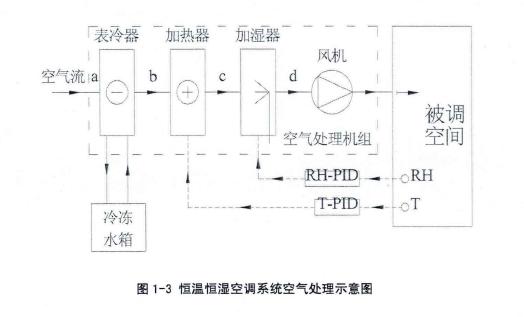

在恒溫恒濕空調系統中，精確地控制手段是必不可少的，一般的恒溫恒濕空調機組對溫度和相對濕度的控制回路如圖1-3所示。首先溫濕度傳感器將采集回來的被調空間的溫濕度與PID表的溫濕度設定值進行對比，得到溫濕度的偏差信號，然后T-PID和RH-PID根據偏差信號分別對加熱器和加濕器輸出一個控制信號，控制加熱器的加熱量和加濕器的加濕量，從而使被調空間達到設定參數。http://www.huiyuan888.cn
