計數裝置(計數器)常用于指示被測量在一定過程中的總數，其讀數特點是讀取被測量的累積值。計數器的最大示數稱為計數容量。當計數達到計數容量后，繼續輸入被測量時，示數自動回到零位，并重新計數。計數器因為有較好的通用性，故己作為標準件生產。計數裝置的種類很多，按其結構可分為如下幾類：
1)指針式計數器；利用指針與標尺的相對位移來示數
2)滾輪式計數器；利用輪面上劉有數字的滾輪的轉動來示數
3)圓盤式計數器；利用盤面上劉有數字的圓盤的轉動來示數

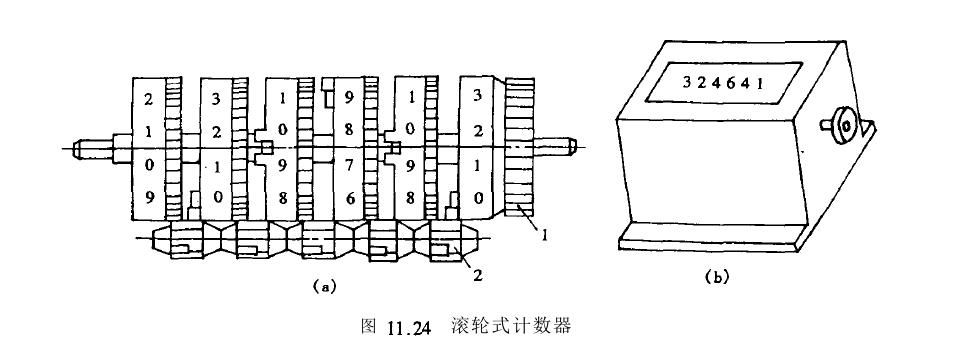

滾輪式計數器應用最廣，在這種計數裝置中又以齒輪傳動滾輪式計數裝置為最多。圖11.24所示為外嚙合齒輪傳動滾輪式計數裝置的結構。它包含六個輪面上刻有數字的圓輪，每個圓輪上0—9)十個數字，這些圓輪活套在一個公共軸上，整個裝置裝在一個外殼中，在外殼的面上有一個矩形窗口，由窗口可以看到每一個滾輪上的數字(圖11.24(b))。
最右邊的一個滾輪作姑輪。始輪右側裝有齒輪與被測量發生聯系，始輪的左側有兩個齒。除始輪外，其余滾輪右側都有整圈朋個齒，左側有兩個垃最末一個滾輪左側無齒)。在每一對滾輪之間，裝有一個直徑很小的齒輪又稱介輪)，介輪的齒數一般為6個齒，每個介輪經常與其左邊的凹個齒的齒輪嚙合，并周期性地與其右邊兩齒的齒輪嚙合。
在使用計數器前，從外殼窗口中看到各滾輪上的數字都應是0開始使用后，始輪開始轉動，這時在窗口中看到各滾輪上的數由0順序變換，當由9變換到0時，輪上的兩齒與其相鄰的介輪嚙合，使介輪轉過兩個齒，而介輪又使與其相嚙合的左側的2D齒的齒輪轉過兩個齒，這樣左方的輪子就要變換一個數字。也就是說，始輪每轉一周，其左邊的輪子則轉動兩個齒(即相鄰兩輪的傳動比為1/10)。
以此類推，計數裝置便可進行十進位的計數。當介輪不與兩齒齒輪嚙合時，所有左方的滾輪及介輪可能由于振動及其它原因而轉動某個角度，從而使在窗口處看到的各輪上的數字參差不齊，并會由于兩齒齒輪再次與介輪嚙合時不能得到正確嚙合而使輪齒損傷。為避免這種情況，介輪上的半數齒作成齒寬較小，另一半齒寬較大，且兩者相間排列。當介輪不與兩齒齒輪嚙合時，兩個齒寬較大的輪齒便在數字輪輪面上滑動，從而使介輪限位。http://www.huiyuan888.cn
