系統中主要需要保護的電氣有:冷凍機、加熱器、加濕器。冷凍機主要是采用空氣開關+交流接觸器+熱繼電器來保護。由于冷凍機負荷計算比較復雜，一般采用行業內經驗來計算，把冷凍機功率換算成馬力，三相供電冷凍機，單匹電流值為1.58A，1 hp=0.735 kW。如三相冷凍機1.1 kW，電流負荷為:1100÷735×1.58=2.36 A。根據計算出來的電流值，選擇空氣開關的型號。冷凍機電流值為2.36 A，對空氣開關選型則需要放1.1～1.2倍的余量。空氣開關的塑殼框架電流可選用16 A或者32 A，額定電流選擇3 A即可。
交流接觸器根據計算電流對應檔次來選型。根據控制需要，還可選帶輔助控制觸電。熱繼電器可以和交流接觸器配套選型，有獨立安裝方式和交流接觸器插裝安裝方式兩種，所選熱繼電器額定電流范圍須包含計算電流值。如2.36 A電流須選用1～3 A檔熱繼電器，把指針對準2.5 A設置好。加熱器和加濕器為220 V供電，由于加熱器加濕器輸出按照百分比方式輸出，通斷頻率高，因此采用固態繼電器控制。加熱器和加濕器保護采用回路保護器+固態繼電器。如加熱器功率為2．2kW，額定電流計算為:2 200÷220=10 A，放1.1～1.2倍的余量進行選型。其他小功率220 V供電回路和24 V直流供電控制回路，則采取經驗估算值，一般為3 A。把系統中各個部分的電流計算完成之后相加，乘以1.1～1.2倍的余量，按照這個值來進行漏電開關的容量選型。漏電開關框架容量一般有16A，32 A，63 A，125 A等。根據計算出來的電流值，選擇與漏電開關相近一檔的額定電流值。

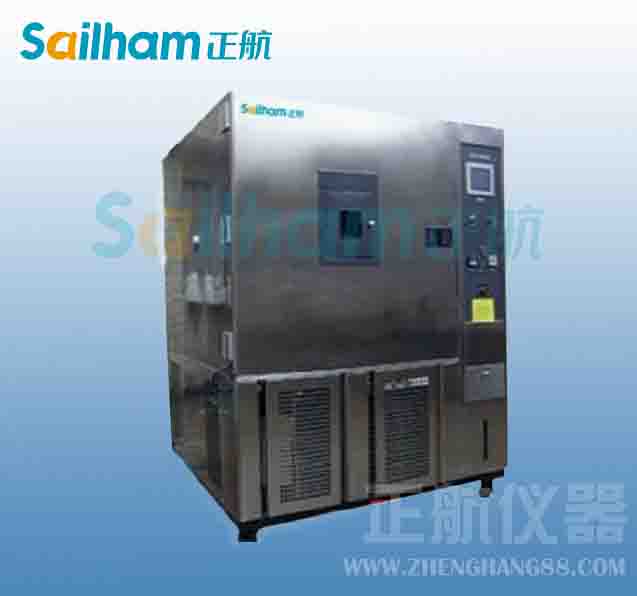

環境試驗設備的控制系統并不復雜，設計開發人員可以很快熟悉這個系統，但是環境試驗設備對于溫濕度有比較高的控制要求。在這個方面，需要花很多的心力，反復試驗，才能更好地滿足控制要求。半徑應大于FF電纜外徑的12倍，敷設的距離應盡量的短、盡量避免高溫、盡量避免大功率電器設備，如果不能避開以上場所，則電纜應當穿保護管敷設。生產裝置中灰塵較大，由于控制器機柜都接近現場，控制器、FF接口卡和FF電源調節器都極易積灰。因此機柜的防塵也需要重視。FF總線控制系統與傳統設備相比，由于提供種種先進的診斷和維護功能，維護儀表的方式和理念也應與傳統系統有所區別，變被動維護為主動維護，充分利用系統主動傳遞上來的信息進行預診斷分析，方能得到先進系統架構下帶來的收益。http://www.huiyuan888.cn
