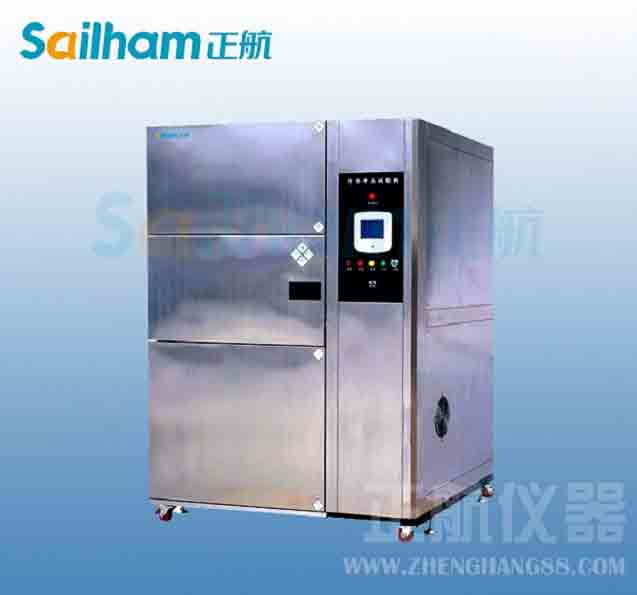

低溫沖擊試驗機溫度設置
♥、電位器W21、W22分別用于冷蔵室、冷凍室溫度調節(jié)。W21旋鈕有“弱”、 “中”、“強”三個擋位，不同的擋位時，得到的取樣電壓（TRK)不同，該電壓經C21濾波 后加到微處理器IC1的㉒腳，于是IC丨對風門電機的運行時間進行控制，使冷藏室的溫度相 應為7〜代、5〜7"C、3〜5*0。
♥、W22旋鈕也有“弱”、“中"、“強”三個擋位，不同的擋位時，得到的取樣電壓TFK不 同，該電壓經C22濾波后加到微處理器IC1的⑧腳，于是IC1對壓縮機、風扇電機的運行時 間進行控制，使冷凍室的溫度相應為-20〜-181C、一22〜-2(TC、-24〜"221。
低溫沖擊試驗機制冷控制
♥、制冷控制電路由冷藏室溫度傳感器、冷凍室傳感器、微處理器丨C1 (MC68HC05)、放大管、繼電器等元器件構成。
低溫沖擊試驗機微處理器IC1工作后，由⑳、®腳輸出髙電平的制冷信號。©腳輸出的高電平信號經R24 限流，再經放大管BG3倒相放大，使繼電器J2的線圈有電流流過，于是它內部的觸點K2 吸合，接通壓縮機和F風扇電機的供電回路•，啟動壓縮機運轉。此時，冷凍室的蒸發(fā)器開始 吸熱產生冷氣，在F風扇電機的作用下冷凍室內的空氣形成對流，開始對冷凍室進行制冷。
♥、腳輸出的髙電平經R23限流，再經放大管BG2倒相放大，使繼電器J1的線圃有電流流過， 于是它內部的觸點K1吸合，使220V市電電壓加到變壓器B2的初級繞組，于是B2的次級 繞組輸出降壓后的電壓為風門電機供電，風門電機開始運轉，帶動風門運動，打幵通往冷藏 室的風道，于是蒸發(fā)器產生的冷氣通過風門進入冷藏室.冷藏室也開始制冷。隨著壓縮機和 F風扇電機的不斷運行，冷凍室、冷藏室的溫度幵始下降。當冷藏室的溫度達到需要值后， 冷藏室傳感器（R熱敏電阻）的阻值增大，5V電壓通過R熱敏電阻與其他電阻分壓產生的 電壓增大，再經R03、CIO、R04、C11低通濾波后，為丨C1㉓腳提供的電壓升高，被丨C1識 別后，判斷冷藏室的制冷效果達到要求，控制⑩腳輸出低電平的控制信號，使BG2截止，切 斷J1線圈的供電回路，于是J1內的觸點K1釋放，風門電機因沒有供電而停止工作，帶動風 門關閉通往冷藏室的風道，冷藏室制冷過程結束，當冷凍室的溫度達到要求后，冷凍室傳感 器（F熱敏電阻）的阻值增大，5V電壓通過F熱敏電阻與其他電阻分壓產生的電壓增大，再 經R01、C08、R02、C09低通濾波后，為IC1®腳提供的電壓升高.被IC1識別后，判斷 冷凍室的制冷效果達到要求，控制®腳輸出低電平的停機信號，致使BG3截止，切斷J2 線圈的供電回路，于是J2內的觸點K2釋放，壓縮機因沒有供電而停止運轉，冷凍室制冷 工作結束。
♥、D06、D07是用于保護放大管BG2、BG3的鉗位二極管。BG2、BG3截止后，繼電器J1、 J2的線圈將在BG2、BG3的集電極上產生較高的反峰電壓，該電壓通過D06、D07泄放到 9V電源，避免了 BG2、BG3過壓損壞。
